Plaques de béton

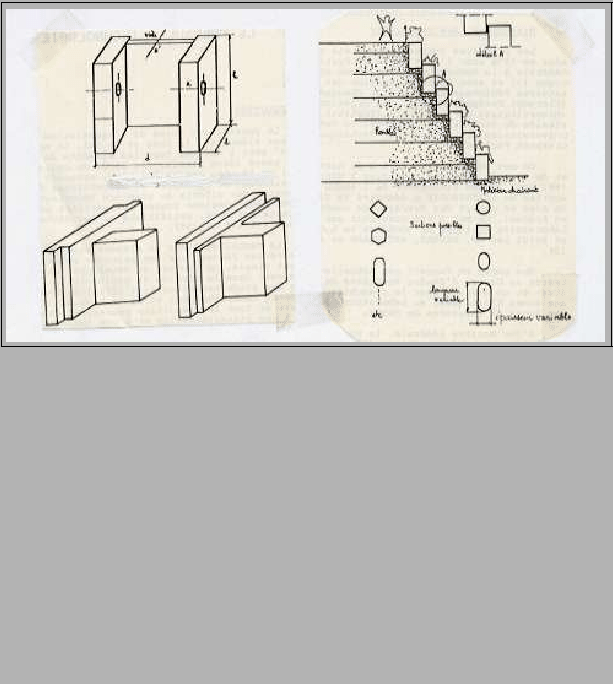

Le parement peut être constitué d'éléments préfabriqués de formes, de dimensions, de sections variées selon la volonté du concepteur, du maître d'uvre ou du maître d'ouvrage et de la destination de la structure (Figure 1.1). Les éléments du parement peuvent être utilisés à des fins annexes (plantations, gradins, de stade ou de théâtre en plein air, etc...), sous réserve d'un dimensionnement adéquat.

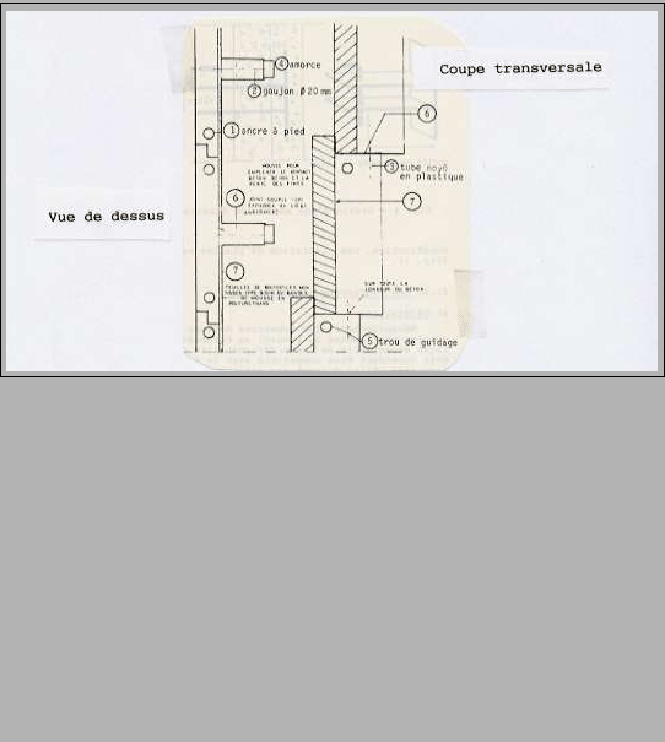

Les plaques de béton utilisées en parement être carrées ou rectangulaires et être munies d'un ou deux renforts ou retours (section en T ou en U). La figure 2 montre un exemple de parement en plaque à renfort.

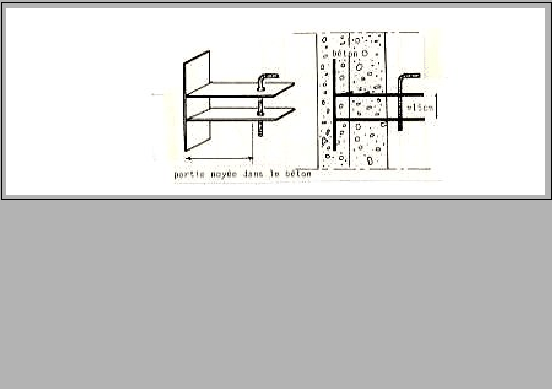

La plaque supérieure repose sur le sol ou sur le retour de la plaque inférieure. La face arrière du retour comporte des amorces (en générale deux) sur lesquelles viennent se fixer les renforcements. La forme des amorces dépend du type des renforcements . La figure 1.3 montre la fixation utilisée pour le cas d'une bande de roulement sur chant.

L'épaisseur des plaques est souvent de 12 cm ou 14 cm, mais dépend essentiellement des efforts exercés. Leur poids est de l'ordre de 0,34 t à O,48 t. La face supérieure comporte deux douilles Vémo de diamètre 16 mm noyées dans le béton qui permettent le relevage, la manutention des plaques lors de la pose ainsi que leur maintien en position verticale. L'obturation des joints verticaux vis à vis du remblai pour éviter la perte de fines, peut être assurée par des bandes de mousse de polyuréthane ou par des feuilles de géotextiles.

Les ``plaques'' en béton sont préfabriquées en usine ou sur chantier. Elles sont en générale peu ferraillées.

L'un des gros avantages du parement en plaque, du point de vue esthétique, est de permettre des effets architecturaux variés. Si chaque rangée est décalée par rapport à la précédente , cette disposition permet une végétalisation aisée.
